Thi công sàn phẳng Ubot là bước vô cùng quan trọng trong quy trình lắp đặt và thi công sàn phẳng không dầm. Nhưng không phải đơn vị thi công nào cũng có thể biết để thi công sàn phẳng đúng tiêu chuẩn và quy cách. Với 10 năm kinh nghiệm ứng dụng giải pháp sàn không dầm, các kỹ sư LPC đã xây dựng nên quy trình thi công dựa vào tiêu chuẩn thiết kế sàn phẳng không dầm phù hợp với thị trường xây dựng trong nước. Hãy cùng LPC tìm hiểu nhé

GIẢI PHÁP SÀN PHẲNG KHÔNG DẦM UBOT

Giải pháp sàn phẳng Ubot là giải pháp sàn nhẹ hai phương toàn khối sử dụng các hộp nhựa định hình tạo rỗng Ubot để tạo rỗng cho sàn, các hộp này xếp song song với nhau tạo thành các hệ dầm chìm chữ I đan xen theo hai phương vuông góc.

Xem thêm: Giải pháp công nghệ sàn phẳng không dầm Ubot

CÁC BƯỚC THI CÔNG SÀN PHẲNG UBOT

Bước 1: Lắp đặt cốp pha sàn

Bước 2: Lắp đặt thép sàn lớp dưới và thép gia cường dải đều lớp dưới

Bước 3: Lắp đặt hộp Ubot

Bước 4: Các bước lắp đặt thép trước khi đổ bê tông sàn Ubot

  • Lắp đặt thép gia cường khe lớp dưới ( nếu có )
  • Lắp đặt thép sàn lớp trên, thép chống cắt
  • Lắp đặt thép mũ cột
  • Lắp đặt thép U bo sàn
  • Lắp đặt thép gia cường lớp trên
  • Lắp đặt thép chống chọc thủng
  • Lắp đặt thép C giữ ổn định sàn

Công tác chuẩn bị trước khi thi công Sàn phẳng Ubot

  • Kiểm tra lại bản vẽ kết cấu sàn không dầm: Khoảng cách hộp, vị trí hộp định vị
  • Đánh dấu các vị trí mũ cột ( Bật mực, kẻ vạch….)
  • Đánh dấu vị trí đặt hàng hộp vị trí đầu tiên theo cả 2 phương bằng cách căng dây hoặc bật mực

Bước 1: Lắp đặt cốp pha sàn phẳng bê tông cốt thép

Tương tự như sàn truyền thống, thi công sàn phẳng không dầm Ubot sử dụng hệ giáo nêm hoặc giáo pal, đà giáo bằng thép hộp 50 x 100 và 50 x 50, hệ ván sàn bằng gỗ đảm bảo độ chắc chắn, kín khít.

lap-dat-cop-pha-thi-cong-san-phang-ubot
Bước 1: Lắp đặt cốp pha sàn

Bước 2: Lắp đặt thép sàn lớp dưới và thép gia cường dải đều lớp dưới

image 7
Bước 2: Lắp đặt thép gia cường và thép sàn

Bước 3: Lắp đặt Hộp Ubot

Lắp đặt nắp hộp vào với hộp Ubot. Nắp hộp có tác dụng ngăn chặn bê tông tràn vào trong hộp và đầm được kỹ hơn đảm bảo độ đặc chắc của bê tông. Bên cạnh đó, nắp hộp còn giúp kỹ sư giám sát hiện trường có thể kiểm tra bê tông trong quá trình đổ bê tông khi thi công sàn phẳng không dầm.

image 8

Rải hộp theo bản vẽ thiết kế. Định vị hộp đầu tiên. Khoảng cách hộp lắp đặt theo thiết kế – liên kết bằng thanh nối cứng.

image 9

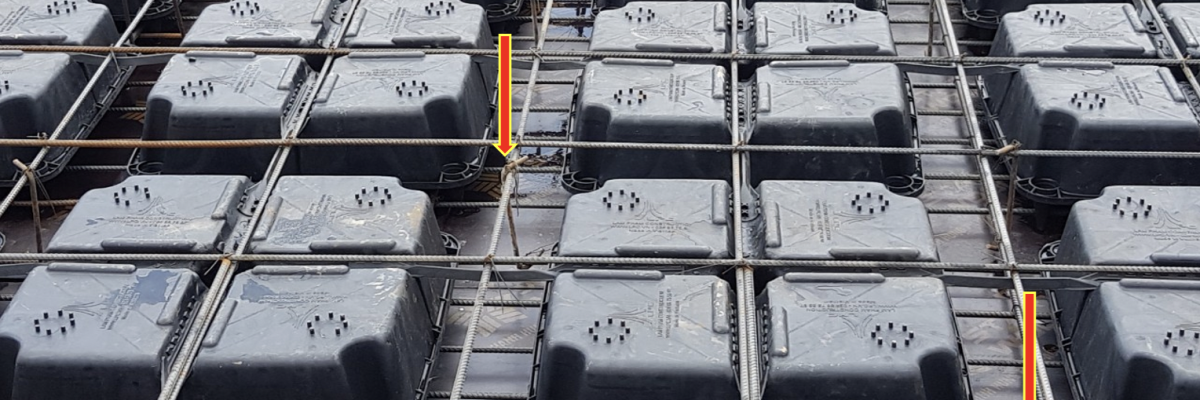

Lắp hộp hàng đầu tiên đã được căng dây (bật mực) làm chuẩn. Tiếp theo: Các hộp được lắp tịnh tiến và tự động thẳng nhờ các thanh nối

Bước 4.1: Lắp đặt thép gia cường khe (Nếu có)

Khi thi công sàn phẳng Ubot. Thép gia cường khe lớp dưới (Nếu có ) được đặt giữa các khe của hàng hộp Ubot

image 10

Bước 4.2: Lắp đặt thép sàn lớp trên và thép chống cắt

Lưu ý: Trong quá trình lắp lớp thép trên, khi cần di chuyển vật liệu nặng trên mặt hộp, nên đi vào các trị trí chân hộp (góc hộp) hoặc kê ván khi cần thiết . Đây được khuyến cáo là vị trí an toàn nhất khi di chuyển trên bề mặt hộp, hạn chế di chuyển ở vị trí giữa hộp khi thi công sàn phẳng.

Khi dải thép sàn lớp trên, kết hợp dải thép chống cắt tại vị trí tiếp giáp giữa mũ cột và sàn hộp cùng lúc để tránh sự chồng chéo công tác trong quá trình thi công.

image 11

Bước 4.3: Lắp đặt thép mũ cột

Thép mũ cột được lắp đặt tại các vùng mũ cột được bố trí theo thiết kế.

image 12

Bước 4.4: Lắp đặt thép u bo biên sàn

Tại các vị trí biên – đối với sàn không có dầm biên lắp đặt hệ thép U bo sàn.

Lưu ý: Trong quá trình lắp lớp thép trên, khi cần di chuyển vật liệu nặng trên mặt hộp, nên đi vào các trị trí chân hộp (góc hộp) hoặc kê ván khi cần thiết

image 13

Bước 4.5: Lắp đặt thép gia cường lớp trên

Thép gia cường lớp trên: nằm giữa các hàng hộp Ubot tại các vị trí thiết kế

image 14

Bước 4.6: Lắp đặt thép chống chọc thủng

Thép chống chọc thủng được bố trí quanh khu vực mũ cột theo thiết kế .

Trường hợp khi bố trí thép chống chọc thủng không trùng vào các thanh thép sàn, thép mũ thì bố trí thêm thanh thép cấu tạo để giữ thanh thép chống chọc thủng luôn theo phương thẳng đứng.

image 15

Bước 4.7: Lắp đặt thép C ổn định sàn

Mục đích để giằng thép lớp trên và lớp dưới tạo thành một hệ, hạn chế việc đẩy nổi hộp khi đổ bê tông. Mật độ 4 cái/m2

image 16

Xem thêm: Kinh nghiệm thi công sàn Ubot và thông báo giá năm 2022

Video: Quy trình thi công sàn phẳng Ubot

Chi phí sàn không dầm 2022
