SÀN PHẲNG UBOT CÔNG NGHỆ CHÂU ÂU

Giải pháp sử dụng Hộp UBOT – Hộp định hình tạo rỗng làm từ nhựa tái chế Polypropylene để tạo nên sàn phẳng không dầm vượt nhịp lớn.

Từ 2012, LPC được chuyển giao công nghệ từ tập đoàn Daliform Group (Italia) và tiếp phát triển, hoàn thiện giải pháp. Được triển khai ở hàng trăm công trình dự án quy mô lớn nhỏ trong và ngoài nước, đến nay, UBOT Beton là giải pháp sàn phẳng vượt nhịp lớn hàng đầu Việt Nam.

Nay với giải pháp UBOT, công trình trở nên thông thoáng, đẹp mắt về mặt kiến trúc, dễ dàng bố trí công năng cho hợp lý trong khi vẫn đảm bảo chất lượng xây dựng cần có.

nhuong-quyen-giai-phap

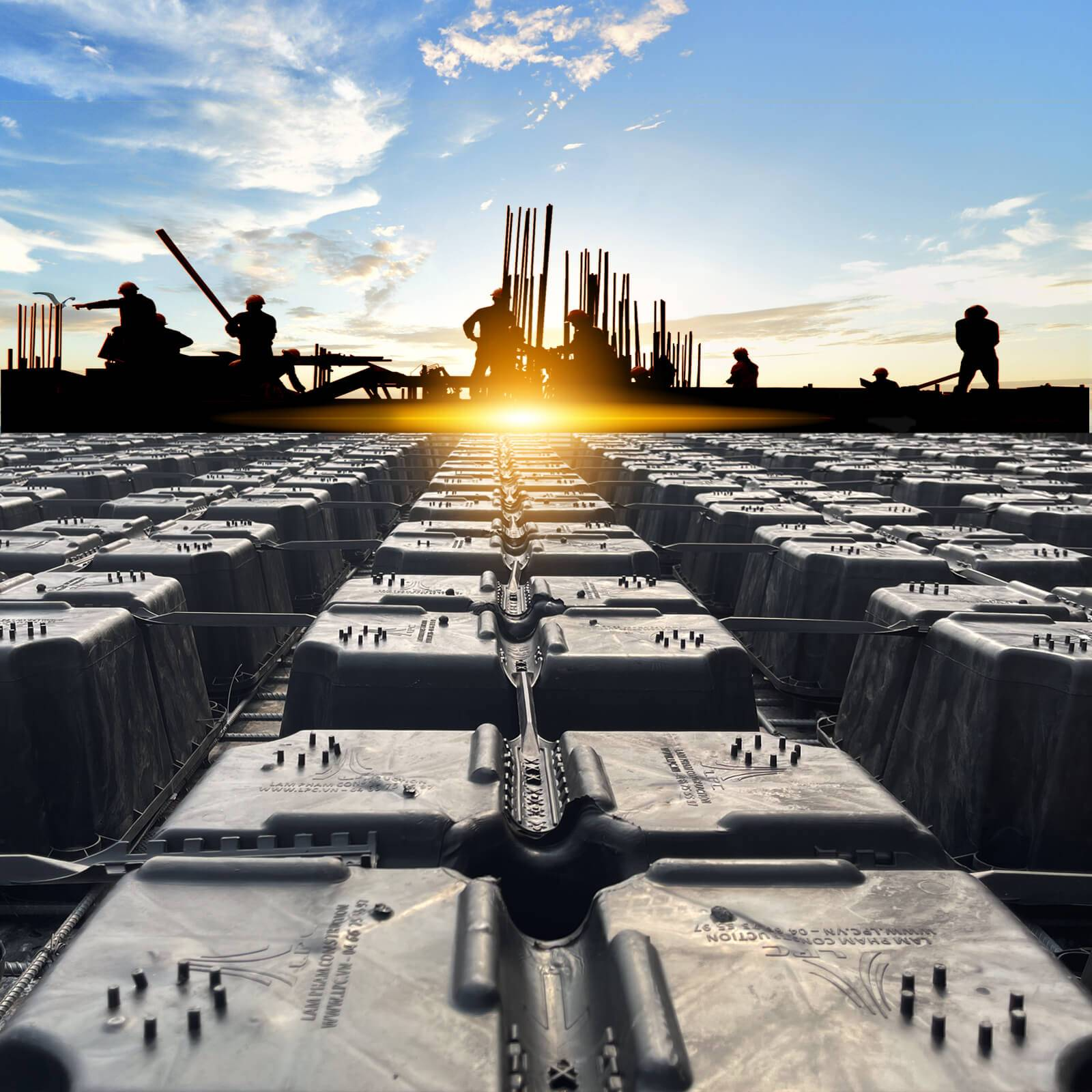

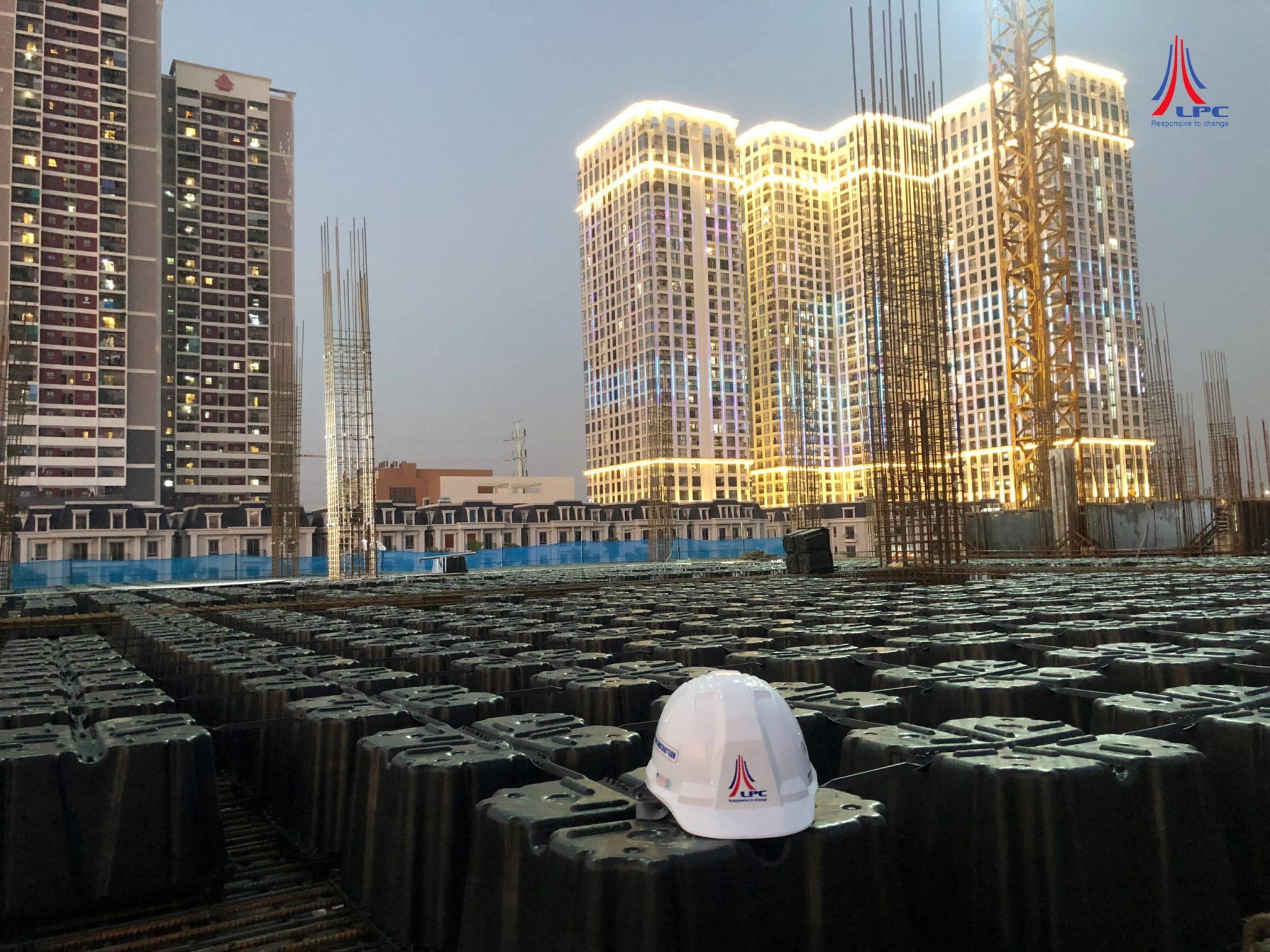

UBOT là cốp pha bằng nhựa tái chế Polypropylene sử dụng trong kết cấu sàn và móng bè. UBOT có cấu tạo đặc biệt gồm 4 chân trụ và 1 chân giữa hình côn, cùng với các thanh nối liên kết tạo ra một hệ thống dầm chữ I vuông góc nằm giữa lớp sàn bê tông trên và dưới.

Việc đặt UBOT vào lấy đi phần bê tông không làm việc giúp giảm trọng lượng sàn, giảm lượng bê tông và thép sử dụng, đồng thời giúp sàn vượt nhịp lên đến 20m tạo không gian thông thoáng thẩm mỹ cho công trình.

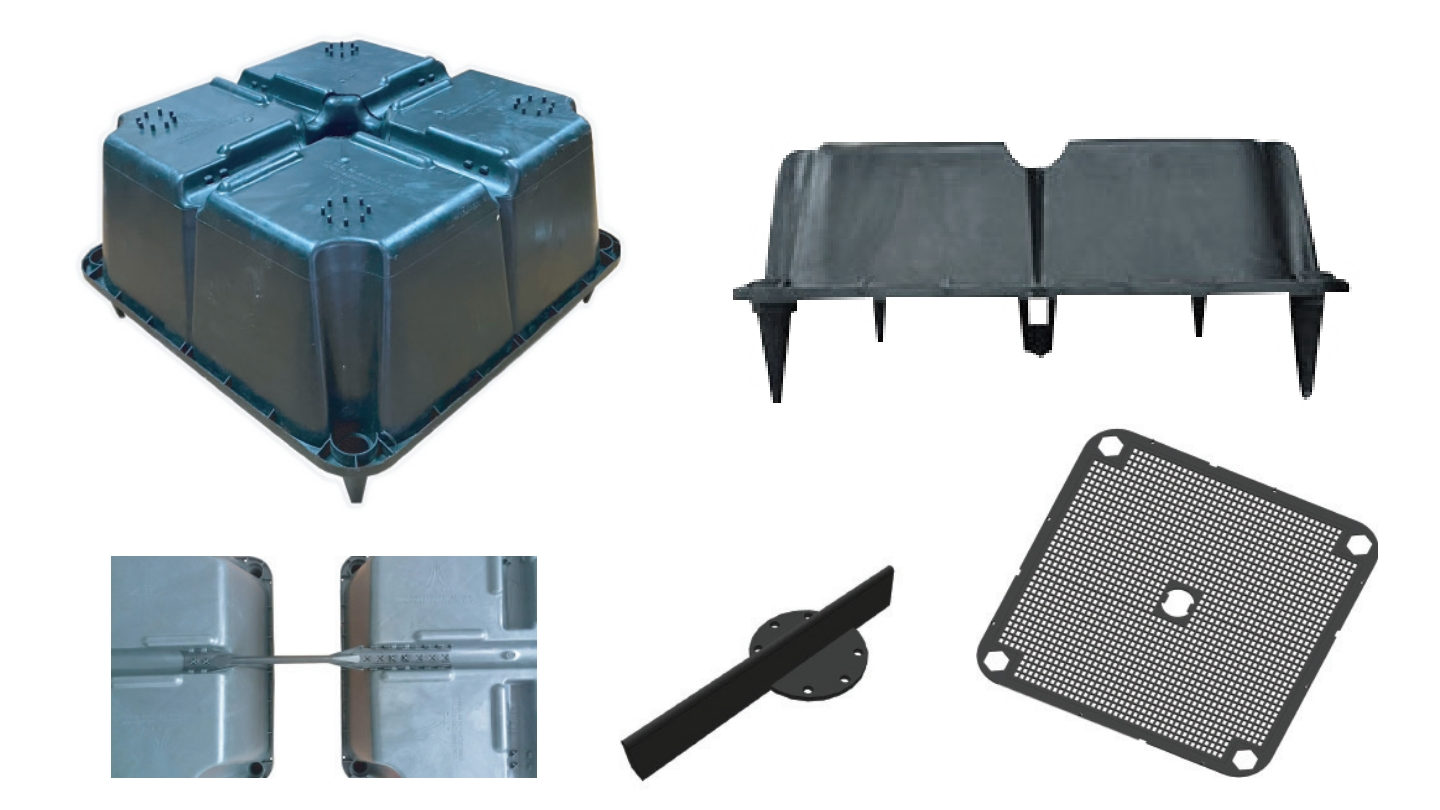

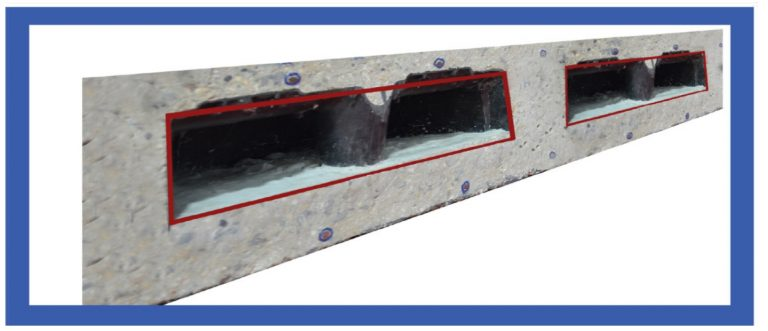

Cấu tạo hộp nhựa UBOT

HỘP UBOT

Hộp rỗng làm từ nhựa tái chế polypropylene, được đặt vào trong sàn lấy đi phần bê tông không làm việc và mục đích sử dụng để tạo rỗng cho sàn.

 KÍCH THƯỚC HỘP: 52 x 52cm

Chiều cao: 9, 13, 16, 17, 20, 24, 28 cm.
Chân hộp: Có 4 chân côn 4 góc và 1 chân côn giữa hộp, có chiều cao biến thiên từ 5 – 10 cm.

THANH NỐI LIÊN KẾT CÁC UBOT

Các Hộp UBOTđược liên kết với nhau bởi thanh nối. Thanh nối này có kích thước biến thiên từ 10 – 20 cm quy định bề rộng dầm chữ I. Bề rộng này tùy thuộc vào kỹ sư thiết kế lựa chọn.

Ngoài ra các thanh nối này định vị các Hộp UBOT lại và không cho di chuyển theo phương ngang, chỉ được di chuyển theo phương đứng. Khi đó việc định vị Hộp UBOT tại công trường rất dễ dàng và
thuận tiện.

NẮP HỘP UBOT

Sản phẩm được làm từ nhựa tái chế polypropylene sử dụng như một màng ngăn bê tông tràn vào đáy hộp UBOT.

KÍCH THƯỚC NẮP HỘP: 52 x 52cm

Mắt lưới của nắp nhỏ hơn kích thước cốt liệu.
Mục đích: Như mạch ngừng bê tông khắc phục nhược điểm hao hụt bê tông. Đảm bảo chiều dày bê tông lớp dưới như thiết kế, thuận lợi trong quá trình đổ bê tông.

TỐI ƯU KẾT CẤU SÀN PHẲNG

01

NHỊP LỚN VÀ KIẾN TRÚC THÔNG THOÁNG

Sàn có khả năng vượt nhịp đến 20m, tạo không gian vô dùng thoáng rộng cho công trình.

02

SÀN PHẲNG KHÔNG DẦM

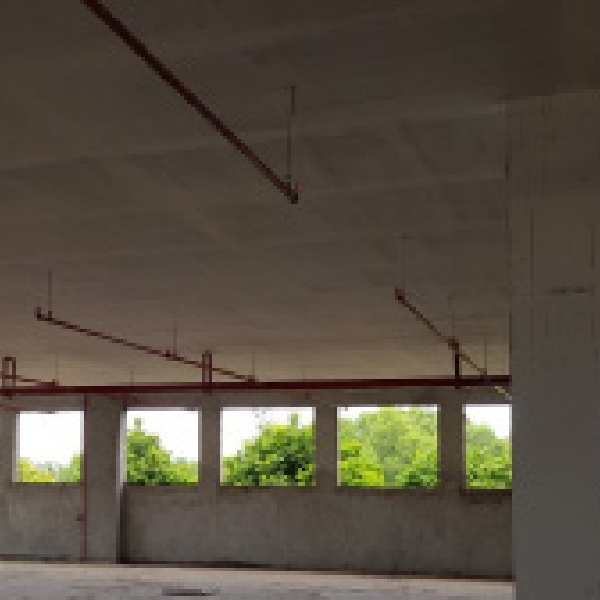

Cấu tạo sàn phẳng không có dầm và mũ cột giúp làm tăng tính thẩm mỹ của công trình, đồng thời tạo điều kiện thuận lợi cho đường ống kỹ thuật dưới sàn.

03

GIẢM ĐỘ DÀY CỦA HỆ DẦM SÀN

Sàn UBOT mỏng hơn hệ dầm sàn truyền thống với trải trọng và nhịp giống nhau.

04

TĂNG SỐ LƯỢNG TẦNG

Với cùng chiều cao cho phép, công trình có khả năng tăng thêm tầng sử dụng do giảm chiều dày của hệ dầm sàn.

05

TĂNG KHẢ NĂNG CÁCH ÂM, CÁCH NHIỆT

Chiều dày sàn và cấu tạo các lỗ rỗng ở giữa giúp giảm truyền âm, truyền nhiệt. Vì vậy, sàn UBOT tăng khả năng cách âm, cách nhiệt.

06

GIẢM TRỌNG LƯỢNG SÀN TỪ 10-30%

Sử dụng hộp UBOT giúp sàn có trọng lượng nhẹ hơn từ 10-30% so với sàn thông thường.

Hop UBOT – 2

07

GIẢM TẢI TRỌNG XUỐNG MÓNG GIẢM KÍCH THƯỚC MÓNG

Giảm trọng lượng sàn 10-30% đồng nghĩa với giảm tải trọng xuống móng.

08

XÂY TƯỜNG NGĂN LINH HOẠT

Có thể xây bất cứ vị trí nào trên sàn khi công năng của kiến trúc điều chỉnh.

09

GIẢM TẢI TRỌNG ĐỘNG ĐẤT

Giảm tải trọng tham gia dao động khi xảy ra động đất.

10

GIẢM SỐ LƯỢNG VÀ TỐI ƯU HÓA TIẾT DIỆN CỘT

Do không sử dụng hệ dầm nối giữa các cột và giảm tải trọng sàn xuống cột nên có thể giảm số lượng và tiết diện cột.

11

THÂN THIỆN VỚI MÔI TRƯỜNG

UBOT nhận chứng nhận chất lượng cho thành phần là nhựa tái chế an toàn khi sử dụng. Quá trình thi công sàn phẳng UBOT sử dụng rất ít dàn giáo – cốp pha nên giảm thải ra môi trường đáng kể.

12

GIẢM CHI PHÍ PHẦN CƠ ĐIỆN

Do sàn phẳng nên việc thi công cơ điện dễ dàng và nhanh hơn. Giảm toàn bộ phần cút, chếch của hệ thống kỹ thuật.

SÀN PHẲNG UBOT: HIỆU QUẢ KINH TẾ VƯỢT TRỘI

Giá thành xây dựng chỉ từ 5,5 triệu đồng/ m2 sàn
LPC-icon-final-05

GIẢM 10-15% TỔNG CHI PHÍ CÔNG TRÌNH

Tiết kiệm 10-30% chi phí bê tông, cốt thép, cốp pha. Tiết kiệm chi phí nhân công. Tiết kiệm chi phí hệ thống kỹ thuật, điện nước.

LPC-icon-final-06

TĂNG TỐI ĐA DIỆN TÍCH SỬ DỤNG

Tăng chiều cao thông thủy, giảm chiều cao một tầng và tăng số lượng tầng.

LPC-icon-final-07

GIẢM CHI PHÍ LƯU KHO, VẬN CHUYỂN, NHÂN CÔNG

Do thiết kế UBOT nhẹ, có thể xếp chồng lên nhau khi vận chuyển.

LPC-icon-final-08

GIẢM CHI PHÍ THI CÔNG TRẦN GIẢ

Do bề mặt sàn phẳng có thể không cần thêm trần giả.

ứng dụng linh hoạt trong các công trình

Hop UBOT – 4

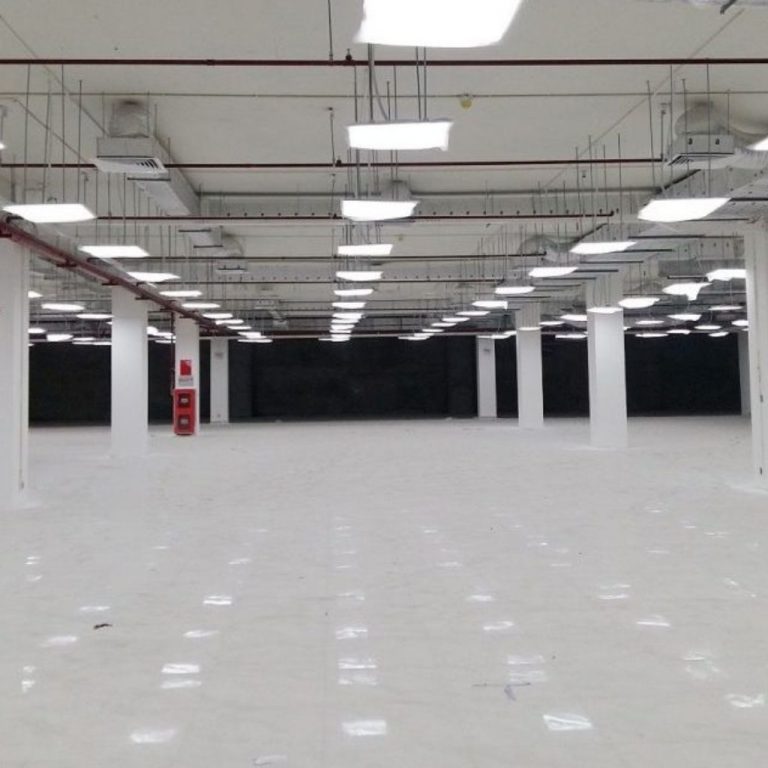

BÃI ĐỖ XE

Hop UBOT – 5

TÒA NHÀ VĂN PHÒNG - CHUNG CƯ

Hop UBOT – 6

TRƯỜNG HỌC

Hop UBOT – 7

BỆNH VIỆN

Hop UBOT – 8

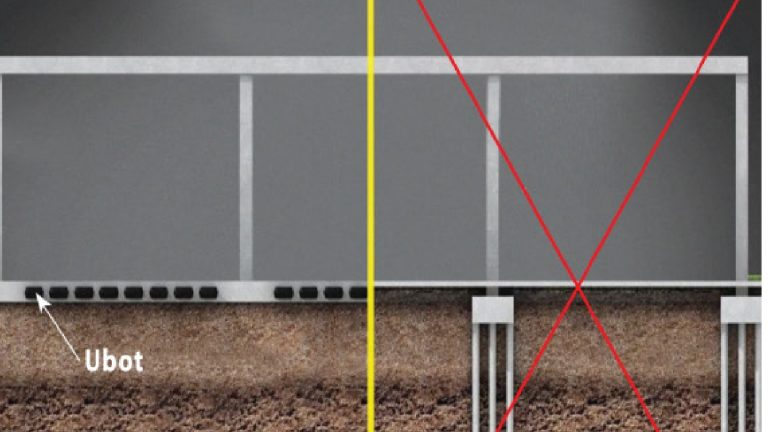

MÓNG BÈ

Hop UBOT – 9

CÔNG TRÌNH DÂN DỤNG - CN KHÁC

Hop UBOT – 1

CHỨNG CHỈ

  • Chứng chỉ cường độ chịu lửa REI 180 cho UBOT cấp bởi viện CSI Bollate (MI). Chứng chỉ thử tải thí nghiệm với UBOT cấp bởi University of Darmstadt.
  • Kết quả thí nghiệm khả năng chịu lực của hộp UBOT thực hiện bởi viện Khoa học Công nghệ và Đầu tư & Xây dựng (IBST) theo tiêu chuẩn TCVN 9344:2012.
  • Kết quả thử tải sàn bê tông được thực hiện bởi Viện Khoa học Công nghệ Xây dựng IBST.
  • Thí nghiệm cách âm theo tiêu chuẩn UNI EN ISO 140-6 về kiểm tra độ cách âm trong nhà và các bộ phận khác của nhà. Chứng chỉ thí nghiệm về độ cách âm tiếng ồn do giao thông cấp bởi Instituto Giordano di Gatteo (FC).
  • Thí nghiệm cách âm theo tiêu chuẩn UNI EN ISO 140-3 về kiểm tra độ cách âm trong nhà. Chứng chỉ thí nghiệm về độ cách âm tiếng ồn truyền trong không khí cấp bởi Instituto Giordano di Gatteo (FC).
  • Chứng chỉ hệ thống theo ISO 9001 – ISO 140001 – SA Standard 8000.
  • Chứng chỉ thí nghiệm thử tải phá hoại bởi University of Padua.
  • Chứng chỉ đảm bảo chất lượng môi trường (CCA) – Thành viên của Hiệp hội Nhà xanh Counc Italia.

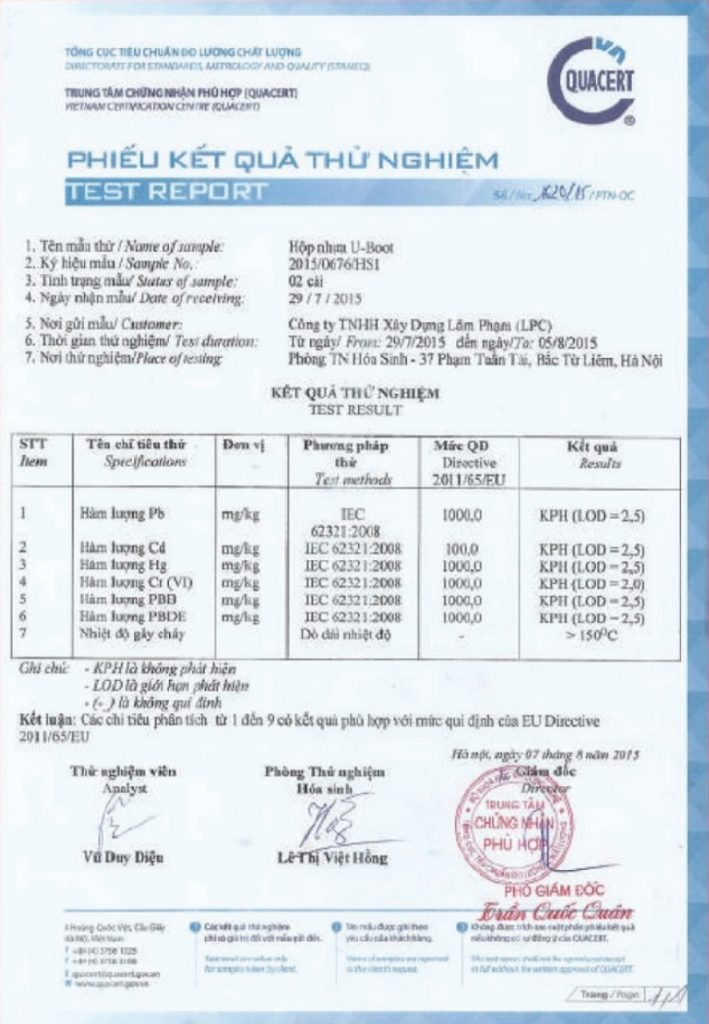

  • Chứng nhận sản phẩm không độc hại của Trung tâm chứng nhận phù hợp (Quacert Vietnam) số 1620/15/PTN-QC.
  • Kết quả thí nghiệm thử tải sàn Ubot thực hiện bởi viện khoa học Công nghệ, Đầu tư & Xây dựng (IBST). Theo TCVN 2737, TCVN 9344, TCVN 373, TCVN 5574.
  • QUY TRÌNH LẮP ĐẶT

    Lap dat UBOT 1

    01

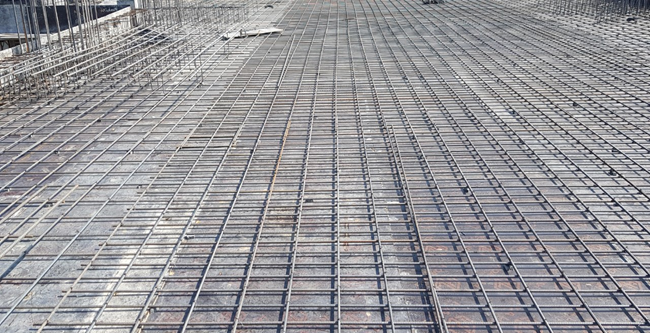

    Gia công lắp đựng cốp pha sàn. Gia công lắp dựng thép lớp dưới và con kê

    Lap dat UBOT 2

    02

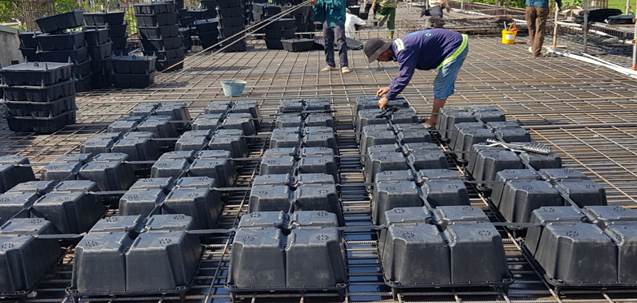

     Lắp đặt nắp hộp, định vị hàng hộp UBOT
    đầu tiên theo bản vẽ thiết kế, thông qua đó tạo nên hệ thống dầm chữ I giao thoa nằm chìm trong sàn.

    Lap dat UBOT 3

    03

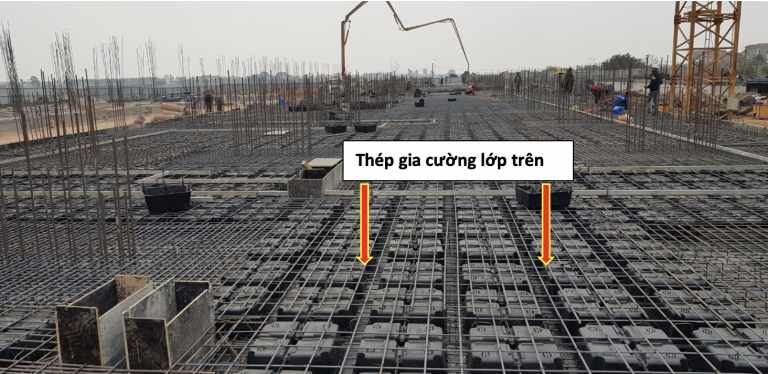

    Gia công lắp đặt thép mũ cột, thép gia cường, thép lớp trên theo bản vẽ thiết kế.

    Lap dat UBOT 4

    04

    Lớp bê tông thứ nhất được đổ vào giữa khe hai hộp. Dùng đầm dùi đầm vừa đủ theo đúng hướng dẫn của cán bộ kỹ thuật để đảm bảo chất lượng lớp bê tông phía dưới đáy hộp.

    Lap dat UBOT 5

    05

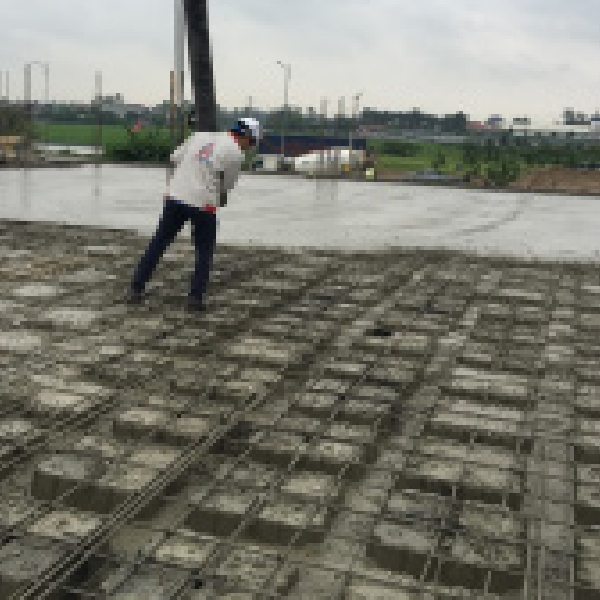

     Đổ lớp bê tông thứ 2, sử dụng đầm dùi đàm bàn để hoàn thiện bề mặt bê tông.

    Lap dat UBOT 6

    06

    Khi kết cấu bê tông đủ cường độ theo tiêu chuẩn, tiến hành tháo dỡ cốp pha.

    UBOT CHO SÀN PHẲNG KHÔNG DẦM

    UBOT san phang ko dam

    MỤC ĐÍCH

    Áp dụng đa dạng các công trình: Nhà liền kề, biệt thự, trường học bệnh viện, trung tâm thương mại, văn phòng và các chung cư cho các công trình cao và thấp tầng

    QUY TRÌNH THI CÔNG

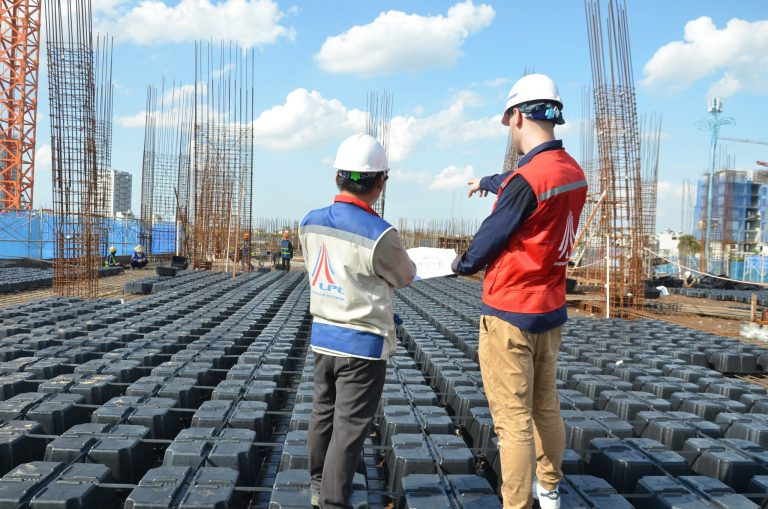

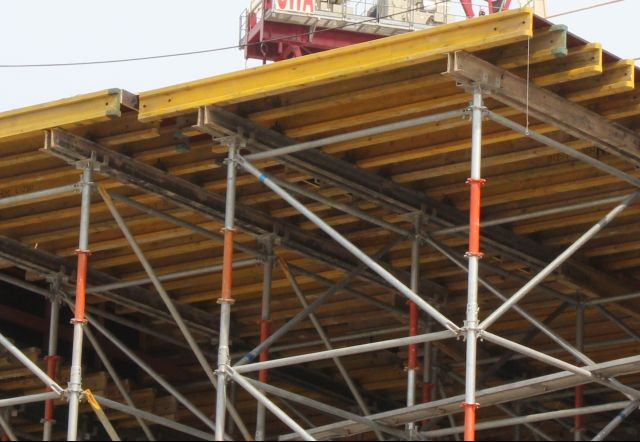

  •  Lắp đặt hệ thống cốp pha cây chống.
  • Lắp đặt thép lớp dưới và thép gia cường lớp dưới.
  • Lắp đặt hộp.
  • Lắp đặt thép mũ cột, thép gia cường và thép lớp trên. Đổ bê tông và hoàn thiện.
  • ƯU ĐIỂM

  • Kết cấu nhẹ.
  • Tiết kiệm bê tông, cốt pha và thép.
  • Sàn phẳng rỗng.
  • Sàn truyền lực hai phương
  • UBOT ÁP DỤNG CHO MÓNG BÈ

    UBOT mong be

    MỤC ĐÍCH

    Áp dụng cho móng bè, giảm tối thiểu lượng bê tông cốt thép và trọng lượng móng trong trường hợp đất yếu.

    QUY TRÌNH THI CÔNG

  •  Đổ bê tông lót.
  • Lắp thép lớp dưới và thép gia cường lớp dưới.
  • Lắp hộp Ubot và phụ kiện.
  • Lắp thép mũ cột, thép gia cường và thép lớp trên.
  • Lắp cốp pha biên.
  • Đổ bê tông hoàn thiện
  • ƯU ĐIỂM

  • Kết cấu nhẹ.
  • Tiết kiệm bê tông, cốt pha và thép.
  • Tăng độ cứng kết cấu.
  • Giảm ứng suất xuống móng.
  • Không cần dùng cọc.
  • UBOT san phang ko dam – 1

    LƯU Ý THI CÔNG

    Lưu ý khi chuyển giao giải pháp sàn UBOT

    01

    Tuân thủ theo các tài liệu, tiêu chuẩn nhà sản xuất và sự chỉ dẫn của kỹ sư LPC.

    02

     Hộp Ubot được thiết kế di chuyển an toàn trên mặt hộp theo chỉ dẫn của đơn vị sản xuất. Trong đó, vị trí tại chân hộp là vị trí an toàn nhất, vị trí giữa hộp là yếu nhất – khuyến cáo hạn chế việc di chuyển trên hộp tại vị trí này. Trung bình hộp Ubot chịu được tải trọng (70+30)=100kg trên tiết diện mũi giày 10x12cm.

    Trong đó:

    Trọng lượng người trung bình 70kg, trọng lượng hàng 30kg.
    Nếu khi thi công thời tiết quá nắng trên 36 độ thì không được đi lại trên Ubot khi chưa có thép lớp 2 và phải có ván thao tác khi di chuyển.

    03

    Việc đổ bê tông phải thực hiện theo chỉ dẫn của cán bộ kỹ thuật. Để đảm bảo chất lượng bê tông lớp dưới chân hộp thì bê tông có độ sụt là 16 ± 2cm với bơm cần, 18 ± 2cm với bơm tĩnh cốt liệu đá 1×2.

    04

    Cách đổ bê tông:
    Bê tông sàn Ubot được đổ thành 2 lần với mục đích đảm bảo chất lượng mặt dưới và kiểm soát chất lượng bê tông.
    Lần 1: Bê tông lớp 1 đổ tới hết chân hộp sao cho sau khi đầm xong thì vừa bằng chân hộp.
    Lần 2: Sau khi đổ bê tông lớp 1 thì tiếp tục đổ lớp 2.

    05

    Đầm bê tông đúng quy cách và hướng dẫn bởi kĩ sư LPC.
    Lớp 1: Đầm đủ các khe hộp.
    Lớp 2: Sử dụng đầm bàn hoặc để bàn dùi nằm ngang, di
    chuyển đều trên mặt sàn.


    06

    Trong quá trình thi công để tránh hao hụt:

    • Bê tông cần kiểm tra kỹ cốp pha đảm bảo kín khít vào chắc chắn trước khi đổ.
    • Bê tông rõ nguồn gốc, khối lượng xe bơm phải được kiểm tra kỹ lưỡng.
    • Bê tông phải đảm bảo cốt liệu và độ sụt.

    07

     Hạn chế sử dụng phụ gia hóa dẻo R3/R7. Nếu phải dùng loại phụ gia này phải có quy định bảo dưỡng chặt chẽ tránh hiện tượng nứt do co ngót.

    Do sàn rỗng và chiều dày lớn nên việc thủy hóa bê tông xảy ra lâu hơn. Vậy yêu cầu bảo dưỡng đúng tiêu chuẩn.

    08

    Tháo dỡ cốp pha khi bê tông đạt mác, không nên tháo dỡ sớm để tránh hiện tượng võng sàn, gây nứt, yêu cầu chống tối thiểu 2 tầng giáo.

    09

    Hộp Ubot và phụ kiện được xếp lưu kho tại công trường phải được che bạt tránh mưa nắng và không được để quá 60 ngày ngoài trời.

    10

    Hộp Ubot được nâng hạ bằng cẩu hoặc xe nâng bởi các cáp mềm, tránh va đập, quăng quật.
    .

    thông số kỹ thuật

    • Hộp đơn 5 chân
    • Hộp đôi 5 chân

    HƠN 600 CÔNG TRÌNH KHẮP VIỆT NAM
    ĐÃ CHỌN SÀN PHẲNG UBOT

    Tiết kiệm. Thi công nhanh gọn. Thẩm mỹ vượt trội.
    LIÊN HỆ NGAY để được:
  • Tư vấn GIẢI PHÁP KẾT CẤU TỐT NHẤT; hoặc
  • Trở thành ĐẠI LÝ NHƯỢNG QUYỀN.
