SÀN VƯỢT NHỊP LỚN LÀ GÌ? BÍ QUYẾT CHỌN VÀ THIẾT KẾ SÀN VƯỢT NHỊP LỚN

Nội dung

Sàn vượt nhịp lớn, sàn hộp vượt nhịp lớn (sàn Ubot, sàn VRO, sàn Nevo) được gọi chung là hệ thống sàn vượt nhịp lớn với các đặc điểm về cấu tạo, nguyên lý và quy trình thi công có phần tương đồng nhau

Được coi là một trong những giải pháp được ứng dụng rộng rãi trong thời gian gần đây, sàn vượt nhịp lớn được nhiều Chủ Đầu tư quan tâm. Việc tìm hiểu và ứng dụng sản phẳng vượt nhịp lớn giúp các kỹ sư và các Chủ đầu tư dễ dàng hơn trong việc lựa chọn các giải pháp cho kết cấu sàn phù hợp. Lam Pham Construction sẽ mang đến cho bạn những kiến thức tổng quan về hệ thống sàn vượt nhịp lớn và kinh nghiệm để lựa chọn loại sàn vượt nhịp lớn phù hợp

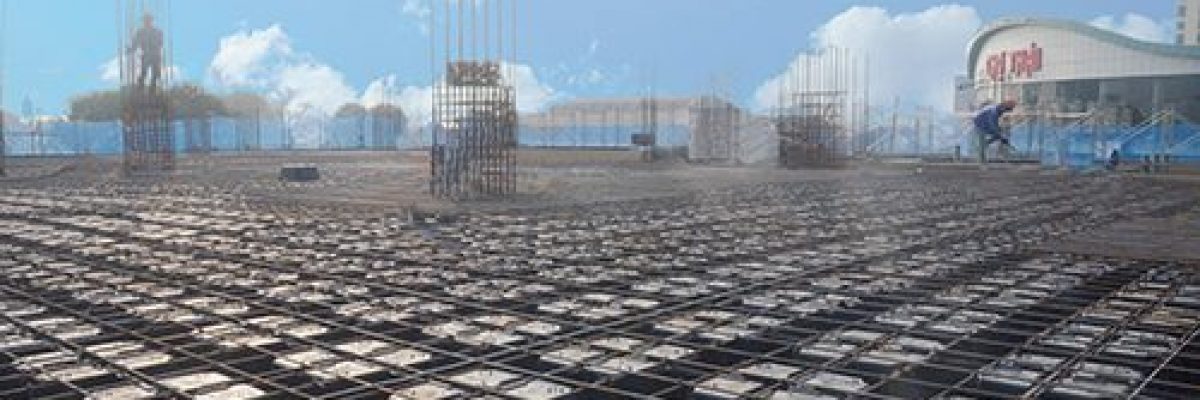

san_vuot_nhip_lon

Sàn vượt nhịp lớn và sàn truyền thống?

Với các biện pháp thi công truyền thống trước đây, sàn bê tông được gia cường bằng cốt thép, màng, hoặc sử dụng cáp ứng lực trước. Việc sử dụng dự ứng lực trong bê tông sẽ tạo lực nâng cân bằng với tải trọng do đó giảm được độ võng của sàn. Đây được coi là lợi ích lớn của sàn vượt nhịp lớn vì nó giúp loại bỏ việc phải cần tới ván khuôn vòm hoặc dầm tiết diện lớn.

san_vươt_nhip_lon_so_voi_san_truyen_thong

Trong thời gian gần đây, việc phát triển phổ biến của bê tông dự ứng lực, sự khác nhau giữa bê tông thường và bê tông dự ứng lực thuần túy trở nên ít hơn. Điều này dẫn đến việc kết hợp những ưu điểm về kiểm soát độ võng, vết nứt của bê tông ứng suất trước với tinh kinh tế của bê tông cốt thép (BTCT)

Việc kết hợp giữa hệ thống dầm hoặc dầm bẹt được đặt thép thường và thép dự ứng lực theo một phương và phương còn lại sử dụng sàn BTCT thông thường thì vẫn cần phải bố trí thép thường để đảm bảo độ dẻo, khống chế vết nứt, và để gia cường tại các vị trí neo cáp

Sàn vượt nhịp lớn mang lại những ưu điểm nổi bật so với sàn truyền thống:

  • Khoảng cách và vị trí của cột và tường chịu lực cần lựa chọn để mang lại hiệu quả kinh tế, công năng sử dụng và các yêu cầu khác: cách âm, cách nhiệt, chống cháy nổ,…
  • Bãi đỗ xe, trung tâm thương mại và căn hộ yêu cầu khoảng cách cột phải khác nhau để phù hợp với từng mục đích sử dụng, dẫn tới việc cần phải sử dụng hệ sàn chuyển hoặc dầm chuyển.
  • Phương án kết cấu luôn cần được cân nhắc cẩn thận để đảm bảo tính kinh tế. Trước đây nhịp sàn thường được chọn trong khoảng 8 -9m, những hiện nay các nhịp lên tới 20m đã bắt đầu được sử dụng
  • Với xu hướng tăng chiều dài vượt nhịp, tiêu chí về độ cứng ngày càng trở nên quan trọng, do đó trong thực hành, kích thước của sàn thường được chú trọng vào độ cứng thay vì độ bền

Bí quyết chọn và thiết kế các loại sàn vượt nhịp lớn

thiet-ke-san-vuot-nhip-lon

Khi thi công sàn vượt nhịp lớn thì đơn vị thi công phải tính toán chính xác về kết cấu thiết kế cũng như các giả thiết về kích thước sơ bộ để phù hợp với các sai lệch trong thực tế. Dưới đây là một số lưu ý khi lựa chọn và thi công sàn vượt nhịp lớn:

  • Đối với sàn có nhiều hoặc bằng 3 nhịp (theo mỗi phương) và có công xôn các biên, mô men và độ võng ở mỗi nhịp gần bằng nhau
  • Đối với sàn một nhịp một đầu kê lên vách lõi (core wall), mỗi đầu kê lên dầm biên hoặc cột. Các vách lõi được giả thiết là đảm bả cho sàn làm việc như sàn nhiều nhịp
  • Các ô sàn đều đặn và tỉ lệ giữa các cạnh không lớn hơn 2
  • Các nhịp không thay đổi quá 25%
  • Các ô sàn đều chịu tải trọng phân bố đều
  • Tải trọng trong khoảng từ 5 – 5.0 KPa; tương đương với các sàn căn hộ, văn phòng

Thực tế thì hệ thống sàn trong nhà có nhiều kích thước khác nhau, hình dạng và nhiều kiểu khác nhau ở nhịp, chênh cao độ, công xôn, các tác động của dầm, cột, vách lên hệ thống sàn … do vậy rất khó để bao quát hết các trường hợp trong một sơ đồ. Các phần mềm máy tính hiện nay có thể thực hiện được bài toán thiết kế sàn, do đó cần nhấn mạnh rằng việc lựa chọn tiết diện chỉ mang tính sơ bộ, cần thực hiện các bước để xác định kích thước phù hợp.

Đặc biệt, cần lựa chọn các đơn vị có kinh nghiệm trong việc tính toán thiết kế kết cấu để đảm bảo tối ưu công năng và hiệu quả kinh tế

Những lưu ý khi lựa chọn sàn vượt nhịp lớn

lua-chon-san-vuot-nhip-lon

Sàn vượt nhịp càng lớn thì kết cấu càng có trong lượng, chiều cao lớn hơn, có khả năng xảy ra các vấn đề với rung động và độ võng cùng với chi phí phụ trội. Tuy nhiên nếu so sánh với tổng chi phí của cả công trình thì chi phí phụ trội của phần sàn không đáng kể. Việc bổ sung một số cột hoặc vách có thể có hiệu quả trong việc giảm nhịp của sàn và đảm bảo công năng công trình

Chiều dày sàn ở các nhịp phía ngoài có thể giảm bằng cách điều chỉnh nhịp của chúng trong khoảng 75 – 80% nhịp phía trong. Tương tự, công xôn có thể được sử dụng để cân bằng với các nhịp bên trong nhưng cần tham khỏa các lưu ý khi sử dụng đặc biệt với sàn nhiều nhịp

Cần phải lưu ý các vị trí ở góc hoặc ở biên của kết cấu nơi mà ứng xử hai phương thường xuyên xuất hiện (phụ thuộc vào độ cứng của dầm biên và cột) và hiệu ứng không liên tục cần được xem xét (Có thể hiểu là chênh cao độ sàn)

Về lâu dài việc co ngót của sàn và sự co ngắn dưới tác động của ứng suất trước sẽ tạo ra một lực đáng kể trong sàn nếu nó bị khỏa bới các vách hoặc cột đứng, đặc biết nếu được đặt gần hoặc tại các biên sàn song song với phương xuất sẽ dẫn đến nứt đáng kể các một số vấn đề kỹ thuật khác. Do vậy, cần phải xem xét một cách lỹ lưỡng

Với kinh nhiệm nhiều năm làm việc tại Châu Âu, là đơn vị tiên phong trong việc ứng dụng và phát triển các giải pháp công nghệ mới trong ngành xây dựng Việt Nam, LPCSàn vượt nhịp lớn Ubot tự hào đã mang lại giá trị cho nhiều công trình, được tin tưởng là sự lựa chọn tối ưu cho nhiều Chủ đầu tư tại Việt Nam

Bài viết tham khảo: Giải pháp sàn phẳng Ubot
